Video modellazione del pendolo invertito mediante M. Hugon e M. Ouaknine.



Cyber-Sabots™ è la pedana stabilometrica che ha ottenuto più riconoscimenti dalla comunità scientifica internazionale. L’uso di 2 diverse piattaforme dinamometriche, una per ciascun piede, consente di ottenere valori separati e quindi di interpretare il ruolo della caviglia e delle anche nel controllo dell’equilibrio del soggetto. Cyber-Sabots™ nasce dall'esigenza di oggettivare e riabilitare le anomalie posturali e valutare la postura nell'attività sportiva per tendere all'aumento della performance atletica. Questo  approccio  inedito  in  posturologia sta aprendo   la  strada  a  nuovi  concetti, metodi e parametri per una valutazione  clinica più approfondita e  raffinata.

SABOTS
Costruiti mediante la fresatura di un blocco massiccio di lega per aviazione i Cyber-Sabots™ dispongono di eccellenti caratteristiche e proprietà meccaniche quali: compattezza, robustezza, leggerezza e ridotta deformazione termica. La superficie di appoggio è stata progettata appositamente per garantire l'isolamento termico ed elettrico al fine di escludere gli effetti del micro galvanismo. La stampa sulla superficie di un modello di impronta permette il corretto posizionamento dell’appoggio in funzione alla misura del piede del soggetto.

Contatti : Contatti
Website : INTECH

INNOVAZIONE
fig. A: il sistema è in grado di acquisire simultaneamente ma separatamente il movimento di ciascuna zona del piede (A, B, C, D).


fig. B: C'è un infinito modo di produrre lo stesso centro di pressione.


fig. C: In un soggetto in piedi il vettore peso gravitario (mg) è scomponibile nei vettori forza (FT) e (FA) posti agli estremi dell'arco plantare, in funzione all'inclinazione angolare del soggetto stesso.

PIATTAFORMA DI BESSOU

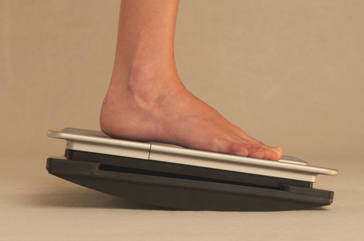

La piattaforma basculante propriocettiva detta anche piattaforma instabile di «Bessou», è il risultato di accurati studi per raggiungere le specifiche e requisiti richiesti dalla scuola di Toulouse:
1) Mantenere la curvatura radiale.
2) Permettere il controllo frontale e saggittale dei Sabots.
3) Mantenere un arco plantare costante di altezza 60 mm.

DIMA DI POSIZIONAMENTO
Per essere confrontabili le valutazioni devono essere eseguite sulla base di specifiche condizioni di misurazione, in particolare per quanto concerne il posizionamento dei piedi: angolo di posizionamento (30°) e distanza tra i talloni (2 cm) come definito dalle AFP-85 standards, o modalità parallela (0°) come definito dalla scuola portoghese.

VIBRATORE MECCANICO PER LA STIMOLAZIONE
E 'possibile scegliere tra una serie di vibratori a motore elettrico senza spazzole di varie dimensioni e intensità di frequenza. Questi devices controllati da una sofisticata elettronica possono essere utilizzati anche in modalità manuale con meno dell'1% di errore di frequenza. Il software Cyber-Sabots™ SOFT è dotato di una finestra che consente la stimolazione parametrizzata (ritardi, durata, frequenza, il profilo di frequenza, ecc) fino a 4 motori durante la registrazione stabilometrica.

SABOTSOFT
Questa applicazione è basata su più di 20 anni di esperienza e soddisfa a tutti i requisiti previsti dalle normative AFP 12/05 e AFP 40/1.Oltre ai tradizionali parametri, SABOTSOFT dispone di un ampio range di dati e rappresentazioni grafiche degli stessi illustrate sotto.

WAVELET DISPLAY MODE
La modalità di visualizzazione wavelet fornisce una traccia tempo-frequenza del segnale stabilometrico. Questa rappresentazione può essere paragonata ad una FFT visualizzata in una finestra segnale ticker. Si tratta quindi di una rappresentazione tridimensionale (tempo-frequenza-intensità). L'intensità è indicata dal metodo convenzionale del colore di codifica della temperatura.Questa tecnica di visualizzazione è utile per analizzare la sequenza posturale.

STATOKINESIGRAMMI
Comparando gli statokinesigrammi (STKG) rilevati in condizioni di stimolazione differenti (es: occhi aperti/occhi chiusi) o di posizionamento dei piedi (es: standard/libera), gli utenti possono ottenere un ampio range di informazioni come: - Collocazione degli STKG unilaterali e bilaterali in relazione a piedi. - Distribuzione del peso in relazione a 4 punti di pressione sul piede. - Nozione di piede d'appoggio, piede perno, piede motore, e piede primario. - Valutazione della ampiezza di oscillazione in entrambe le direzioni (superficie e forma ellittica). - Il confronto dei parametri in 2 o più condizioni. - Valutazione della direzione media generale delle oscillazioni (pendenza di ellisse).

RIABILITAZIONE E BIOFEEDBACK
Il SABOTGAME propone esercizi chiari e facilmente comprensibili sviluppati su 5 livelli di abilità: carico, trasferimento di peso, stabilizzazione, spazio posturale e controllo posturale. È stato progettato per aiutare la terapia di riabilitazione posturale mediante biofeedback. Può essere utilizzato con la piattaforma standard, Cyber-Sabots ™, e l'instabile «Bessou» piattaforma. Lo scopo di questo software di riabilitazione è di fornire all'utente un feedback audio e video per valutare la posizione del suo centro di pressione. Le prestazioni dei pazienti sono rappresentate sotto forma di tabelle e selezione di 16 grafici.

CENTRO DI PRESSIONE E CENTRO DI MASSA

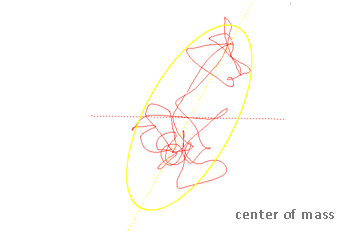

Usando una procedura Ad-Hoc il SABOTSOFT stima il centro di pressione (blue) e il centro di massa (red). Sovrapponendo queste due tracce è possibile determinare la forza meccanica necessaria a ribilanciare il corpo in caso di destabilizzazione (caduta) o getting up (standing).

DIAGRAMMA DELLE ASSIMMETRIE
I diagrammi delle assimettrie sono progettati per rilevare l'asimmetria rispetto alla posizione media del centro di pressione. Lo standard di riferimento è ottenuto dal calcolo statistico della posizione media del centro di pressione in una popolazione di controllo. Questo grafico è utile a identificare anomalie di carico derivanti dalle rotazioni.

INTERCORRELAZIONE
L'AP / ML intercorrelazione implica una correlazione tra le oscillazioni AP e ML. Nonostante l'aspetto pseudoperiodico ampio di questa funzione, questi movimenti sono controllati e anticipati. Grazie a questa visualizzazione il simulatore viene riconosciuto perchè anticipa volontariamente.

PROFILO POSTURALE
IL Profilo Posturale© è lo strumento che è stato sviluppato per aiutare il clinico ad interpretare i posturogrammi. Il Profilo Posturale© fornisce una rappresentazione composita di valutazione posturale del paziente. Questa modalità di visualizzazione permette al clinico di identificare i parametri più significativi con un solo sguardo ricapitolativo sui parametri fondamentali tra i quali: la distribuzione del carico, il dispendio di energia, le simmetrie e assimmetrie, la tensione muscolare, i gradi di libertà e i rapporti tra i vari "recettori".

SPETTRO DELLE FORZE VERTICALI
The FFT of the total vertical force (Z(t)) is sensitive to velocity and acceleration of high-frequency vertical movements. Tremors that do not appear on FFTX or FFTY can sometimes be detected and thus allow diagnosis of neurological disease. The figure presented here shows a large peak around 7 Hz that confirms a neurological condition.

TRAINING AND COURSES
Ciascun dispositivo viene fornito unitamente ad un pacchetto formativo che prevede lezioni one to one personalizzate, in funzione alle specifiche esigenze dell’utilizzatore. Aggiornamenti periodici sulle metodiche di utilizzo sono organizzati con cadenza trimestrale. E’ prevista inoltre l’assistenza a distanza  tramite controllo remoto per evitare stop ingiustificati.
